Preguntes freqüents
Quins tipus d'ancoratge existeixen per a aplacats de pedra?
Ancoratge ocult amb grapa embeguda al cantell, ancoratge passant cargolat, perfil continu en T o L, ancoratge químic per a peces petites i, en aplacat tradicional, morter amb ancoratge puntual de seguretat. L'elecció depèn d'alçada, format, pes i exposició.
L'aplacat amb morter necessita ancoratge mecànic?
Sí, en façana exterior s'exigeix ancoratge puntual de seguretat a més del morter, per evitar despreniments per envelliment de l'adhesiu o vibracions.
De quin material és la subestructura?
Habitualment alumini o acer inoxidable, dimensionada segons càrregues de vent, zona sísmica i alçada del tancament. L'acer galvanitzat es reserva a entorns poc agressius.
Quina normativa aplica als ancoratges de façana?
El càlcul es fa segons el CTE DB-SE (accions i seguretat estructural) i la documentació del sistema; els materials porten marcatge CE. En alçada, l'ancoratge es justifica amb càlcul específic.
El sistema d'ancoratge és el cor tècnic d'un aplacat de pedra natural. Aquesta guia repassa els tipus d'ancoratge, la subestructura, els criteris de dimensionament, les juntes i toleràncies, la documentació i el control a obra, la normativa aplicable i els errors habituals, per a arquitectes, direccions facultatives i constructors.
Tipus d'ancoratge
Les solucions principals són: ancoratge ocult amb grapa metàl·lica embeguda al cantell de la placa (sense elements visibles, el més usat en arquitectura contemporània); ancoratge passant cargolat (visible o avellanat, més econòmic); perfil continu en T o L que sosté la placa pel seu cantell inferior (idoni en alçada); ancoratge químic per a peces petites en aplicacions controlades; i l'aplacat tradicional amb morter d'agafada reforçat amb ancoratge puntual de seguretat.
Subestructura i materials
La subestructura transmet les càrregues de la pedra al suport. Es construeix amb perfils i mènsules d'alumini o acer inoxidable, materials resistents a la corrosió i compatibles amb l'exterior. La seva geometria (muntants, travessers) i la seva fixació al mur es calculen segons el pes de la pedra, l'alçada i les càrregues de vent de la zona. Una subestructura ben projectada absorbeix dilatacions i toleràncies d'obra.
Criteris de dimensionament
El dimensionament parteix del pes propi de la placa (tipus de pedra i gruix), del format i de les accions de vent i sisme de la ubicació. A més alçada i exposició, més càrregues i ancoratges més robustos. El gruix de placa (habitualment 2-4 cm) condiciona la profunditat de la grapa i la dimensió màxima de peça. Cada solució es justifica amb càlcul i amb la documentació del sistema d'ancoratge.
Normativa i seguretat
El càlcul estructural segueix el CTE DB-SE i la documentació tècnica del sistema; els materials incorporats a obra porten marcatge CE. En façana de certa alçada, l'ancoratge de seguretat és obligatori fins i tot en aplacats amb morter. La verificació dimensional de plaques i la inspecció del muntatge formen part del control de qualitat de la façana.
Juntes, dilatació i toleràncies
Un sistema d'ancoratge no només sosté la pedra: també ha d'absorbir els moviments de l'edifici i de les pròpies plaques davant els canvis de temperatura. Per això es projecten juntes de dilatació i es respecten toleràncies de muntatge que eviten tensions i trencaments. Les juntes entre plaques, la seva amplada i el seu tractament (obertes en façana ventilada, segellades o rejuntades en aplacat) formen part del disseny del sistema. Una subestructura ben concebuda incorpora regulació en els tres eixos per corregir les desviacions del suport real d'obra, que mai és perfectament pla. Ignorar dilatacions i toleràncies és una causa freqüent de patologies que apareixen mesos o anys després del muntatge.
Documentació i control a obra

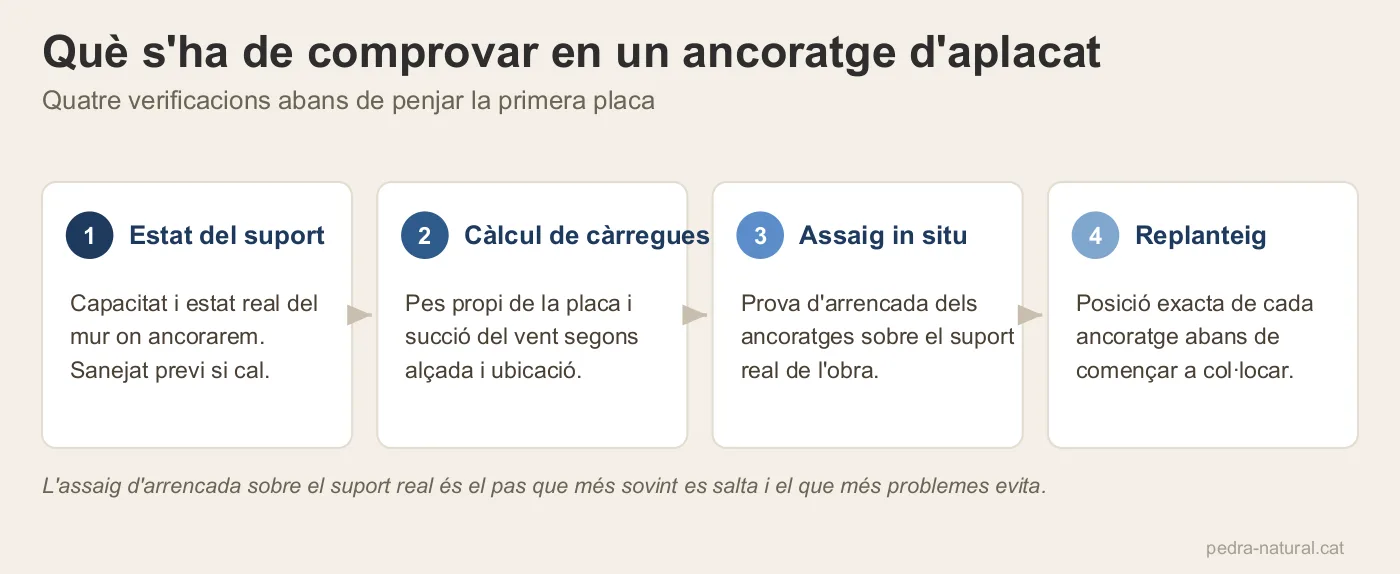

Un bon sistema d'ancoratge s'acompanya de documentació: càlcul estructural, fitxa tècnica del sistema, marcatge CE dels components i, quan escau, assaigs d'arrancament que verifiquen la capacitat real de l'ancoratge en el suport concret de l'obra. Durant el muntatge, el control de qualitat comprova la fixació de mènsules i perfils, l'aplomat i l'anivellació de les plaques, i la correcta col·locació de les grapes als cantells. Documentar aquests controls protegeix la propietat i la direcció facultativa, i és especialment important en façanes de certa alçada o en edificis d'ús públic, on una fallada d'ancoratge té conseqüències greus.
Errors habituals i recomanacions
Els errors més freqüents són infradimensionar l'ancoratge davant el vent, ometre l'ancoratge de seguretat en aplacats, usar materials no compatibles que es corroeixen, i no preveure juntes de dilatació. Definir el sistema des del projecte, exigir càlcul i documentació, i verificar el muntatge eviten patologies. Per triar material i sistema, consulta la fitxa de façana ventilada i la landing de façanes premium.
