Preguntas frecuentes
¿Qué granulometría de grava va mejor para drenaje vertical?
Para drenajes verticales perimetrales (muros enterrados, sumideros profundos) se usan gravas 12/20 o 20/40 mm sin finos. La ausencia de finos garantiza que el agua pasa libremente sin colmatar el filtro. Para drenajes de gran caudal (obras hidráulicas, encauzamientos) la 40/80 mm actúa como filtro masivo.
¿Y para una capa filtrante bajo solera?
Para capas filtrantes bajo solera o bajo pavimento drenante, gravas 6/12 o 12/20 mm lavadas. Se complementan con un geotextil de separación entre la grava y el terreno natural para evitar la migración de finos arcillosos hacia el filtro, que en pocos años inutilizaría el drenaje.
¿Es necesario un geotextil?
Sí, en la mayoría de aplicaciones. El geotextil separa el filtro granular del terreno natural y evita que los finos del terreno migren con el agua hacia los huecos de la grava. Sin geotextil, el filtro se colmata en pocos meses y deja de drenar. La inversión en geotextil es pequeña comparada con la durabilidad ganada.
¿Las gravas para drenaje deben ser lavadas?
En aplicaciones técnicas exigentes, sí. La grava lavada tiene un contenido de finos típicamente <0,5%, lo que garantiza el funcionamiento del drenaje a largo plazo. Para drenajes secundarios o aplicaciones menos exigentes pueden usarse gravas naturales si el contenido natural de finos es bajo.
El drenaje es una de las funciones técnicas más críticas en obra civil y construcción. Una mala elección de grava puede colmatar un sistema de drenaje en pocos meses, comprometiendo la estabilidad de muros, soleras, plataformas y obras hidráulicas. Esta guía explica qué granulometría usar según el tipo de drenaje y por qué.
Cómo funciona un drenaje granular
Un drenaje granular consiste en una capa de grava que actúa como filtro y conducto del agua: el agua entra por los huecos entre partículas, circula por los caminos de menor resistencia y sale por una conducción inferior conectada a salida. Para que el sistema funcione durante años, las partículas de grava deben tener huecos suficientes (granulometría adecuada) y mantenerse limpias (sin finos arcillosos que puedan migrar y colmatar). Cuando se diseña mal cualquiera de los dos parámetros, el drenaje deja de funcionar y los problemas se manifiestan tarde y caros: humedades en muros, asentamientos en solera, erosión del terreno alrededor de la obra.
Granulometría según tipo de drenaje

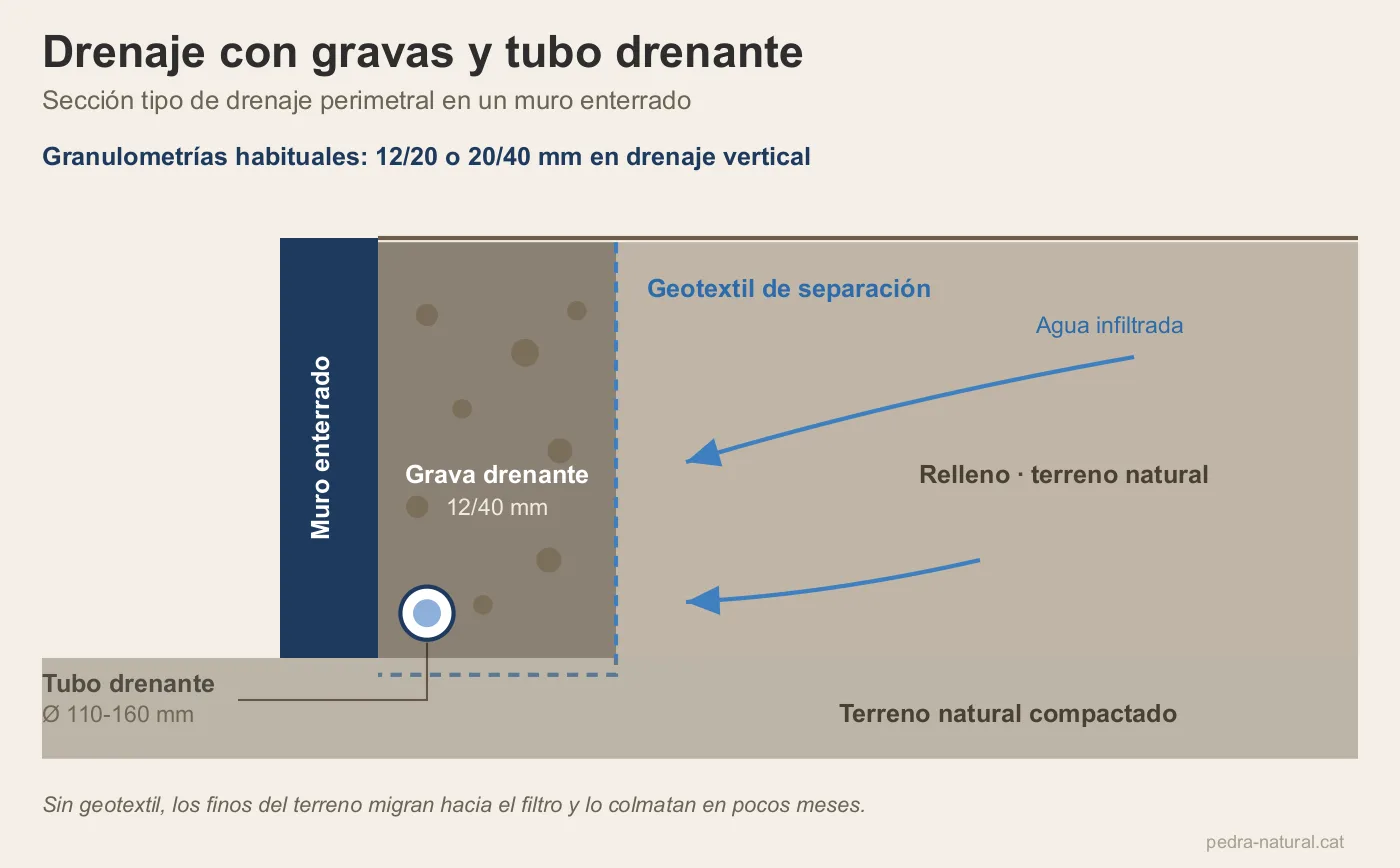

- Drenaje vertical perimetral (muros enterrados) — Grava 12/20 o 20/40 mm sin finos. Espesor 20-30 cm en contacto con el muro, separación con geotextil del terreno natural.
- Capa filtrante bajo solera o pavimento — Grava 6/12 o 12/20 mm lavada. Espesor 10-15 cm. Geotextil obligatorio entre solera y filtro, y entre filtro y terreno.
- Drenaje de gran caudal (obras hidráulicas) — Grava 40/80 mm como filtro masivo. Combinado con escollera fina aguas arriba en defensas fluviales.
- Drenaje de cuneta y taludes en carretera — Grava 12/20 mm con geotextil. Espesor variable según pliego del proyecto.
- Aparcamientos ecológicos y zonas drenantes — Grava 12/20 lavada como base + capa decorativa 25/40 mm. Permite infiltración del agua y reduce escorrentía.
Por qué los finos arruinan un drenaje
Los finos arcillosos (partículas <0,063 mm) son el enemigo número uno de cualquier sistema de drenaje. Cuando llueve, el agua arrastra los finos del terreno hacia los huecos de la grava. Capa tras capa, los finos se acumulan en los espacios entre partículas y bloquean los caminos de circulación del agua. El proceso se llama colmatación y puede inutilizar un drenaje en pocos meses si no se ha protegido con geotextil. Para evitarlo: usar gravas lavadas con bajo contenido natural de finos, instalar geotextil de separación entre el filtro y el terreno, y diseñar la sección con suficiente espesor para tolerar cierta colmatación gradual.
Geotextil: tipos y selección
El geotextil para drenaje debe combinar dos funciones: filtración (deja pasar agua pero retiene partículas finas) y separación (impide la migración del terreno hacia el filtro). Los geotextiles no tejidos de fibra continua son los más usados en drenaje. La elección depende de la granulometría del terreno y de la presión hidrostática prevista. Para obras pequeñas, geotextil estándar de 150-200 g/m² es suficiente; para obras grandes con presiones elevadas o terrenos arcillosos, geotextiles más densos de 300-400 g/m². Coordinamos con dirección facultativa la elección del geotextil junto con la grava de filtro.
Aplicaciones habituales de gravas drenantes
- Drenajes perimetrales de muros enterrados en sótanos y cimentaciones
- Capas filtrantes bajo soleras técnicas y pavimentos drenantes
- Drenajes verticales en taludes y muros de contención
- Pozos de infiltración y depósitos de tormenta
- Encachados drenantes en jardín y áreas técnicas
- Capas drenantes en aparcamientos ecológicos
- Filtros granulares en obras hidráulicas
Cuándo pedir asesoramiento técnico
En obras donde el drenaje es crítico (muros enterrados de gran altura, soleras de naves industriales, defensas hidráulicas) conviene definir la sección de drenaje con la dirección facultativa antes de iniciar la obra. Granulometría de la grava, tipo de geotextil, espesor de la capa, conexión a salida y previsión de mantenimiento son decisiones que se toman mejor en proyecto que en obra. Asesoramos al estudio o al jefe de obra sobre la combinación de áridos adecuada para cada caso, y aportamos materiales con declaración de prestaciones cuando el pliego lo requiere.
Casos reales de drenaje técnico
Cinco situaciones donde la elección de grava es crítica: drenaje perimetral de muros enterrados de gran altura (más de 4 m), donde la presión hidrostática puede comprometer el muro si la sección drenante no funciona; soleras drenantes en naves industriales con riesgo de filtración por nivel freático alto; capas filtrantes bajo pavimentos drenantes en aparcamientos ecológicos y plazas con criterios SUDS; drenajes de gran caudal en obras hidráulicas (azudes, canales, encauzamientos); y drenajes en taludes de carretera donde la inestabilidad por agua infiltrada es uno de los principales modos de fallo. En todos los casos, granulometría adecuada y geotextil son condición necesaria.
Errores que arruinan un drenaje
Los más caros porque sólo se detectan tras meses de servicio: usar grava no lavada con exceso de finos (colmatación rápida), saltar el geotextil de separación con el terreno (migración de finos arcillosos), elegir granulometría demasiado pequeña para el caudal previsto (saturación), no conectar el drenaje a salida controlada (acumulación interna), espesores insuficientes que pierden capacidad con compactación natural, y juntas mal selladas en pavimentos drenantes (entrada de finos por superficie). La inversión inicial en sección de drenaje correcta es muy pequeña comparada con la reparación posterior.
Cuándo conviene asesoramiento
En proyectos donde el drenaje es crítico (muros de gran altura, soleras industriales con freático alto, obras hidráulicas, urbanización con criterios SUDS) conviene definir la sección con la dirección facultativa antes de iniciar la obra. Granulometría de la grava, espesor de capa, tipo de geotextil, conexión a salida y previsión de mantenimiento son decisiones que se toman mejor en proyecto que en obra. Asesoramos al estudio o al ingeniero sobre la combinación de áridos adecuada para cada caso, y aportamos materiales lavados con declaración de prestaciones cuando el pliego lo requiere.
